Cetakan stempeladalah alat produksi inti yang digunakan di bidang otomotif, dirgantara, peralatan, elektronik, perangkat keras, dan fabrikasi komponen struktural. Ini mengatur keakuratan dimensi, definisi permukaan, dan pengulangan proses pencetakan logam. Dalam ekosistem industri modern di mana manufaktur bervolume tinggi bergantung pada konsistensi dan stabilitas proses, cetakan stamping menjadi landasan di mana skalabilitas produksi dan jaminan kualitas dibangun.
Tujuan artikel ini adalah untuk mengkaji bagaimana presisi cetakan stamping secara langsung mempengaruhi kualitas pembentukan, siklus hidup produksi, dan kinerja manufaktur. Melalui analisis spesifikasi teknis, perincian struktural, dan evaluasi berorientasi proses, konten ini memberikan referensi komprehensif bagi spesialis pengadaan, insinyur industri, dan pembeli global yang ingin memahami mekanisme penting di balik kinerja alat stempel. Diskusi ini diperluas menjadi empat simpul utama untuk memastikan kedalaman dan kejelasan struktural, yang mencakup pemilihan material, konfigurasi mekanis, akurasi proses, pertimbangan aplikasi harian, dan pos pemeriksaan evaluasi utama untuk pengadaan.

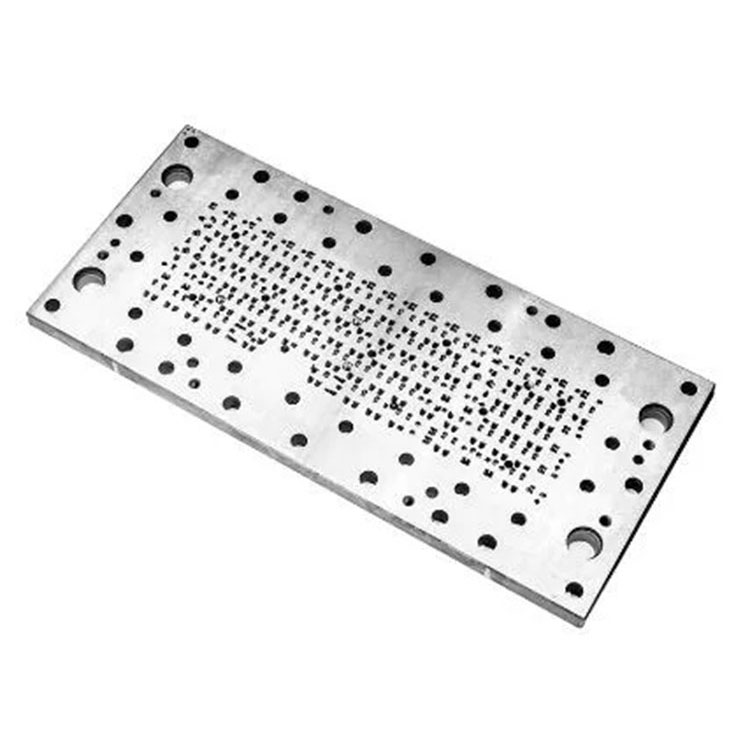

Cetakan stamping biasanya terdiri dari pelat mati, pelubang, pelat pengupas, pilar pemandu, busing, pegas, pelat penyangga, dan pengencang. Rakitan lengkap berfungsi sebagai struktur terkoordinasi yang mampu mentransfer gaya tekan ke dalam deformasi lembaran logam yang terkendali. Pemesinan presisi, kontrol geometri rongga, disiplin toleransi, dan konfigurasi tipe spesifik (proses tunggal, progresif, transfer, gabungan) menentukan stabilitas setiap siklus stamping.
Di bawah ini adalah tabel referensi parameter gabungan yang mewakili konfigurasi cetakan stamping standar kelas industri yang biasa digunakan dalam lingkungan produksi lembaran logam:
| Kategori Parameter | Rentang Spesifikasi Khas |
|---|---|
| Bahan Mati | SKD11, DC53, Cr12MoV, Karbida, H13 |
| Kekerasan (Setelah Perlakuan Panas) | HRC 58–62 |
| Bahan Dasar Cetakan | S50C, 45#, Baja A3 |
| Ketebalan Pelat | 20–80 mm tergantung bagiannya |
| Toleransi Pemesinan | ±0,005–±0,02 mm tergantung fitur |
| Kekasaran Permukaan (Bagian Kritis) | Ra 0,2–0,6 m |
| Akurasi Pilar Pemandu/Bushing Pemandu | Dalam 0,005–0,01 mm |
| Punch Life (Lembaran Baja Umum) | 300.000–2.000.000 pukulan tergantung bahannya |
| Izin Mati | 3–12% dari ketebalan lembaran (tergantung bahan) |
| Opsi Jenis Struktur | Proses Tunggal, Progresif, Transfer, Gabungan |
| Ketebalan Lembaran yang Sesuai | 0,2–6,0 mm tergantung pada peringkat beban |
Dengan mendefinisikan parameter-parameter ini, setiap bagian berikutnya mengeksplorasi bagaimana rekayasa presisi dalam cetakan stamping diterjemahkan menjadi hasil industri yang andal.
Kinerja cetakan stamping dimulai dengan landasan teknik: bahan, proses termal, dan arsitektur internal alat. Cetakan industri kelas atas memilih baja paduan yang memiliki ketahanan aus, kekuatan tekan, dan stabilitas dimensi. Perlakuan panas mengkalibrasi kekerasan material untuk menahan jutaan dampak stamping berulang tanpa deformasi. Komponen pelubang yang ditempa dengan benar menjaga ketajaman tepi lebih lama, meningkatkan perilaku aliran logam, dan tahan terhadap chipping mikro.
Kualitas perlakuan panas secara langsung mempengaruhi umur cetakan jangka panjang. Distribusi kekerasan yang seragam di seluruh rongga, pukulan, dan permukaan kerja mencegah konsentrasi tegangan yang dapat menyebabkan kelelahan dini. Penggilingan, pemotongan kawat, dan penggilingan CNC presisi tinggi menyempurnakan geometri permukaan untuk mendukung perilaku gesekan yang stabil. Penempatan sisipan, pelat, dan struktur pendukung yang akurat menghasilkan keseragaman beban ketika ram tekan menerapkan gaya ke bawah.
Sistem pilar pemandu menentukan keakuratan arah dalam penutupan cetakan. Bushing berpresisi tinggi memungkinkan pergerakan vertikal terkontrol, mencegah ketidaksejajaran cetakan yang dapat menyebabkan gerinda, mempercepat keausan pahat, atau serpihan. Pegas dan silinder nitrogen mengatur gaya pengupasan, membantu komponen yang dikeluarkan menjaga konsistensi geometri. Pelat penguat mendistribusikan energi tumbukan ke seluruh dasar cetakan, mendukung umur panjang struktural selama produksi berkecepatan tinggi yang berkelanjutan.
Untuk industri yang toleransinya tetap ketat, penyimpangan kecil pada jarak bebas cetakan atau penyelarasan pukulan dapat menimbulkan ketidakstabilan dalam ribuan siklus. Akibatnya, desain struktur yang tepat memastikan keluaran dimensi yang stabil, mengurangi perawatan, dan kinerja stamping yang konsisten.
Keakuratan dimensi merupakan faktor penentu kemampuan cetakan stamping. Kinerja ditentukan oleh seberapa konsisten cetakan mempertahankan geometri rongga, penyelarasan pukulan, dan jarak cetakan selama siklus produksi berkelanjutan. Setiap proses stamping menghasilkan akumulasi pola keausan; oleh karena itu, desain cetakan harus mengantisipasi tekanan operasional jangka panjang.
Disiplin toleransi sangat penting dalam kesesuaian produk. Variasi hanya beberapa mikron pada bagian kritis dapat mengubah perilaku pembentukan, mempengaruhi sudut tikungan, posisi lubang, profil flensa, dan kerataan. Selama pengoperasian kecepatan tinggi, permukaan baja perkakas mengalami kontak gesekan dengan lembaran logam, sehingga kekasaran permukaan dan jalur pelumasan menjadi penentu utama stabilitas.
Cetakan stempel progresif memperkuat persyaratan ini. Dengan beberapa stasiun yang disusun secara berurutan, setiap tahap pembentukan bergantung pada pengumpanan jalur yang akurat dan perkembangan langkah yang tepat. Jika satu stasiun menyimpang dari geometri yang diinginkan, produk akhir mungkin menunjukkan kesalahan kumulatif. Cetakan transfer memerlukan pergerakan bagian yang tersinkronisasi, artinya lokasi pukulan dan mekanisme pengangkatan harus menjaga jalur pergerakan yang mulus.
Jarak bebas cetakan mempengaruhi perilaku patah lembaran logam selama pemotongan. Jarak bebas yang berlebihan akan menimbulkan gerinda dan kualitas tepi yang buruk, sedangkan jarak bebas yang tidak memadai akan mempercepat keausan pukulan. Jika dikalibrasi dengan benar, jarak bebas menghasilkan pemotongan yang bersih dengan beban alat yang minimal. Desain radius sudut pukulan juga mempengaruhi tingkat konsentrasi tegangan di dalam cetakan dan bagiannya.
Akurasi selanjutnya mengatur distribusi ketebalan selama proses deep drawing. Tekanan seimbang antara punch dan die mencegah kerutan, robekan, atau penipisan. Untuk operasi pembentukan yang memerlukan kelengkungan halus, permukaan akhir cetakan dan konsistensi kontak menentukan kualitas visual setiap komponen keluaran.
Di seluruh rantai pasokan manufaktur global, keterulangan menentukan apakah cetakan stempel dapat mempertahankan pesanan dalam jumlah besar tanpa perbedaan. Oleh karena itu, rekayasa cetakan presisi tinggi menjadi sangat diperlukan bagi industri yang menuntut konsistensi di seluruh batch, jalur produksi, dan lokasi pabrik.
Siklus hidup cetakan stempel dipengaruhi tidak hanya oleh desainnya tetapi juga oleh praktik manajemen. Evaluasi yang tepat sebelum commissioning, pemeliharaan rutin selama pengoperasian, dan penggantian komponen aus yang terstruktur berkontribusi terhadap stabilitas jangka panjang.
Selama validasi pra-produksi, pemeriksaan dimensi memastikan keakuratan rongga, vertikalitas pukulan, distribusi jarak bebas cetakan, dan kelancaran sistem pemandu. Akurasi pemasangan antar pelat memastikan distribusi tekanan yang seragam di bawah beban. Insinyur melakukan uji coba stamping untuk mengevaluasi kondisi duri, transisi pembentukan, perilaku pelepasan komponen, dan keandalan pengumpanan strip. Jika anomali muncul, penyesuaian halus dilakukan pada permukaan kerja, relief sudut, tepi pukulan, atau posisi pilot.
Perawatan selama siklus operasional meliputi pelumasan, pemeriksaan tepi pukulan, interval penggantian pegas, dan pengencangan komponen pengikat. Mengidentifikasi tanda-tanda awal keausan akan mengurangi kegagalan yang tidak terduga. Memantau keselarasan dan kelancaran pilar pemandu mencegah penyimpangan sudut yang dapat mengganggu presisi. Pabrik-pabrik saat ini sering menggunakan catatan produksi untuk melacak jumlah langkah, siklus penggantian, dan tren kerusakan.
Komponen keausan seperti punch, insert, dan stripper mengikuti jadwal penggantian yang telah diperhitungkan. Regrinding memperpanjang masa pakai sekaligus mempertahankan geometri. Ketika penggilingan ulang tidak mencukupi, sisipan baru mengembalikan akurasi. Perawatan permukaan seperti pelapis nitridasi atau PVD mengurangi gesekan dan memperkuat ketahanan aus, meningkatkan stabilitas stamping dalam kondisi kecepatan tinggi atau beban tinggi.
Perencanaan produksi juga membentuk efisiensi cetakan. Memilih struktur yang sesuai—proses tunggal, progresif, transfer, atau gabungan—menentukan apakah kecepatan keluaran selaras dengan volume pesanan dan kompleksitas komponen. Mencocokkan kapasitas cetakan dengan mesin press memastikan distribusi gaya seimbang dan menghindari kelebihan beban.
Cetakan yang dikelola dengan baik menghasilkan umur operasional yang panjang, tingkat kerusakan yang lebih rendah, dan kesesuaian yang stabil pada ribuan atau jutaan pukulan. Bagi departemen pengadaan, pemahaman manajemen siklus hidup memberikan landasan untuk mengevaluasi kemampuan pemasok dan memproyeksikan efisiensi biaya operasional jangka panjang.
Tim manufaktur bergantung pada kriteria pemilihan yang menyelaraskan spesifikasi cetakan dengan tujuan produksi. Mengevaluasi cetakan stamping memerlukan analisis karakteristik lembaran logam, geometri komponen, toleransi, dan kompatibilitas mesin press. Persyaratan pembentukan setiap bagian menentukan apakah cetakan progresif, transfer, atau proses tunggal sesuai.
Jenis cetakan yang tidak cocok menghambat produktivitas. Misalnya, komponen dengan kompleksitas tinggi yang memerlukan banyak tahapan mendapat manfaat dari struktur progresif, sementara bagian struktural besar mungkin memerlukan konfigurasi transfer. Lubang atau pemotongan sederhana dapat menggunakan stasiun proses tunggal untuk efisiensi biaya. Insinyur harus menilai ketebalan, kekuatan tarik, dan karakteristik lentur logam untuk menentukan jarak bebas dan kekuatan pukulan yang tepat.
Pemecahan masalah selama produksi melibatkan diagnosis masalah duri, deformasi bagian, penyimpangan pegas material, atau ketidakselarasan pengumpanan. Gerinda biasanya menunjukkan jarak bebas yang salah atau keausan pukulan. Deformasi sering kali diakibatkan oleh distribusi tekanan yang tidak seimbang atau permukaan cetakan yang tidak akurat. Spring-back memerlukan penyesuaian pada geometri pembentuk, transisi, atau sudut lentur. Masalah feeding berasal dari ketidaksejajaran pemandu strip, ketidakakuratan pilot, atau sifat koil material yang tidak konsisten.
Insinyur memelihara dokumentasi untuk setiap cetakan, mencatat modifikasi, interval perbaikan, dan statistik operasional. Log terperinci mendukung ketertelusuran dan memungkinkan pengoptimalan jangka panjang. Saat meningkatkan produksi, tim menilai kemampuan pertukaran cetakan untuk memastikan keluaran yang direplikasi di berbagai pabrik. Standarisasi komponen seperti pilar pemandu, pegas, dan baut meningkatkan prediktabilitas selama penggantian suku cadang.
Audit internal memeriksa keseragaman kekerasan, stabilitas pengikatan struktural, konsistensi geometri rongga, dan jalur perjalanan strip. Praktik-praktik ini memastikan cetakan stamping tetap stabil bahkan dalam operasi berkecepatan tinggi yang berkelanjutan.
Di bawah ini adalah dua pertanyaan umum yang menjadi referensi dalam pemilihan dan penerapan cetakan stamping:
Q1: Bagaimana cara memilih jarak die untuk lembaran logam yang berbeda?
A1: Jarak bebas cetakan tergantung pada ketebalan lembaran, kekuatan tarik, dan karakteristik pembentukan. Material yang lebih keras memerlukan jarak bebas yang sedikit lebih besar untuk mencegah kelelahan pukulan, sedangkan logam yang lebih lunak mungkin menggunakan celah yang lebih rapat untuk pemotongan yang lebih bersih. Insinyur biasanya mereferensikan persentase jarak bebas yang berkisar antara 3–12% ketebalan lembaran, menyesuaikan berdasarkan tingkat duri yang diamati, perkembangan keausan pukulan, dan kecenderungan deformasi tepi.
Q2: Mengapa akurasi cetakan progresif mempengaruhi pemeriksaan bagian akhir?
A2: Cetakan progresif mengandalkan pengumpanan langkah yang tepat, dengan setiap stasiun memengaruhi tahap pembentukan selanjutnya. Jika salah satu stasiun menyimpang dalam profil, ketidakselarasan pengumpanan atau kesalahan geometri akan terakumulasi di seluruh strip. Hal ini menyebabkan ketidakakuratan posisi, penyimpangan dimensi, atau pembentukan yang tidak lengkap. Akurasi berkelanjutan di seluruh stasiun memastikan setiap tahap melengkapi tahap berikutnya, menghasilkan suku cadang yang konsisten dengan volume tinggi.
Oleh karena itu, pemilihan dan pemecahan masalah cetakan stempel memerlukan pemahaman teknis yang terperinci, kesadaran struktural, dan pengamatan proses yang cermat.
Stamping industri bergantung pada cetakan yang dirancang dengan presisi, daya tahan, dan stabilitas operasional. Dari pemilihan material dan integritas struktural hingga akurasi dimensi, manajemen siklus hidup, dan pemecahan masalah proses, setiap elemen rekayasa cetakan berkontribusi terhadap hasil pembentukan yang konsisten. Produsen yang mencari keandalan dalam proses produksi jangka panjang bergantung pada cetakan yang mempertahankan geometri di bawah tekanan terus menerus. Tim pengadaan mendapat manfaat dari pemahaman kriteria evaluasi yang membedakan cetakan yang dirancang dengan baik dan cetakan yang tidak stabil.
Untuk organisasi yang membutuhkan solusi cetakan yang kuat,LEO Industri Co., Ltd.menawarkan keahlian manufaktur yang didukung oleh kemampuan teknik canggih dan kontrol proses yang ketat. Untuk mendapatkan spesifikasi teknis, meminta penawaran, atau mendiskusikan pengembangan cetakan khusus,Hubungi kamiuntuk konsultasi lebih lanjut.
